鑄鐵鑲銅閘門主要結構及工作原理
作者：admin 發布時間：2020-12-18 瀏覽次數 :539

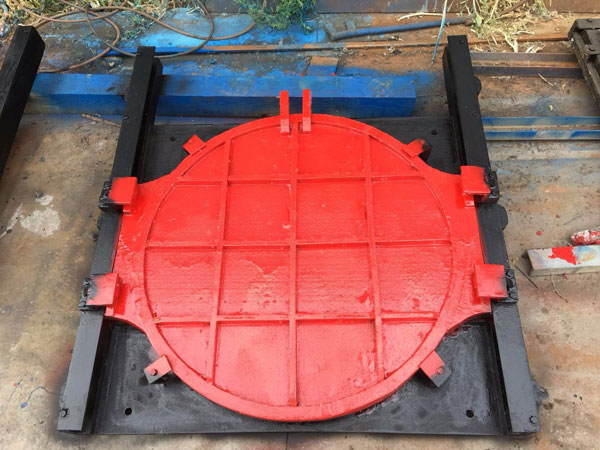

鑄鐵鑲銅圓閘門簡介：
鑄鐵鑲銅閘門廣泛用于城市給水排水、冶金、石油、化工、灌溉，電力、紡織等行業水處理構筑物上，以實現流量和液面水位的控制是給排水和污水處理的重要設備。
鑄鐵鑲銅圓閘門的詳細資料：
產品名稱：鑄鐵鑲銅閘門，鑄鐵鑲銅閘門
產品型號：ZMQF,SFZ
產品規格：DN200*200-DN3000*3000
結構形式：明桿式、雙向承壓式
安裝形式：墻靠式、法蘭式
驅動方式：手輪式、手搖式、手電兩用啟閉機
適用介質：污水、海水、清水
產品用途：鑄鐵鑲銅閘門廣泛用于城市給水排水、冶金、石油、化工、灌溉，電力、紡織等行業水處理構筑物上，以實現流量和液面水位的控制是給排水和污水處理的重要設備。
本閘門適用于管道口和交匯窟井，沉沙池、沉淀池、引水渠、泵站進水口等處。
產品結構：
鑄鐵鑲銅方閘門主要由閘座、閘板、鑲銅密封件、調節楔塊，以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便，其結構型式有方形、矩形、圓形、啟閉形式可手動也可手動。
鑄鐵鑲銅圓閘門主要結構及工作原理：
鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。
1、主要結構
（1）門框
門框由鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲入青銅密封面。
（2）門體
門體為整體鑄造的方形或圓形平板，并在迎水面自帶"＃"字形的加強筋，加強筋的數量視閘門規格大小而定，門體平面精加工并帶有鑲銅條的槽，以便鑲入青銅密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳，門體與吊耳的兩接觸面精加工之后用螺栓固定。
（3）導軌
導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲入青銅，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接。
（4）楔緊裝置：
a、每座閘門在二側裝有可調節的楔緊裝置，當門板處于關閉位置時，提供門板與門框支承面之間的接觸力，楔座采用灰鑄鐵或更好的材料加工，楔塊應采用錫青銅制作，并應經精加工，以保證二斜面最大面積的接觸與楔緊作用。
b、楔緊裝置用不銹鋼緊固件及定位螺釘牢固地與門框上導軌和門板連接，并在足夠的可調性，經最終調整后予以固定，楔緊裝置的可調部分設在門框上。
c、配對楔塊的傾斜角度按列要求選擇，只需在桿上施加最小的作用力就可在閘門支承面上產生最大的壓緊力，從而達到最佳的水密性。
d、對雙向受壓的閘門，頂部及底部均應置楔緊裝置。
（5）門體和門框的支承面用軋制或擠壓的鋁鐵青銅條制成，并應牢固地安裝在經加工的門框和門體的槽中，以保證在門框與門體的使用期間保持原位而不發生變形、松動現象。門體和門框上經加工的凹槽在安裝支承條之前應涂一層防水粘結劑，以保證水密性，支承面應經精加工。
（6）所有鑄鐵部件經過時效處理或高溫回火處理，重要零部件采用樹脂砂造型工藝。
（7）門框、門體按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度不大于構件長度的1/1500，導軌的拉伸、壓縮和剪切強度的安全系數不小于5。
2、鑄鐵鑲銅圓閘門工作原理
閘門由啟閉機帶動啟閉螺母轉動，在梯形螺紋作用下使絲桿帶動閘門門體上下運行，達到截斷或疏通水流作用。
鑄鐵鑲銅閘門主要零部件材質：
·門體：HT200鑄鐵
·門框：HT200鑄鐵
·導軌：HT200鑄鐵
·楔座：HT200鑄鐵
·密封座：ZCuSn5Pb5Zn5錫青銅
·啟閉機支座：HT200鑄鐵
·傳動絲桿：碳鋼
·啟閉機護罩：不銹鋼
·推力螺母：球鐵
·桿導架：Q235-A碳鋼
·緊固件：不銹鋼
