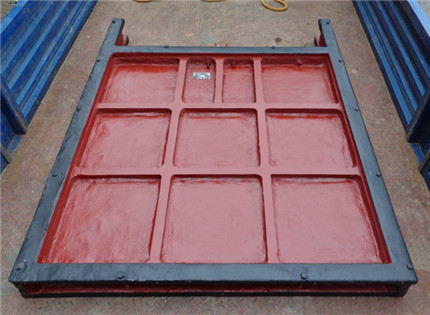

鑄鐵閘門安裝使用說明：
一、適用范圍主要用于城市給水排水﹑化工防洪﹑水利等水工構建物﹑出水口﹑作流道切換或截斷水流之用。可廣泛用于自來水廠﹑污水處理廠﹑城市雨污水泵站﹑水利防汛等行業。
二、性能及結構
1﹑閘門的設計﹑制造﹑安裝﹑檢驗驗收等符合DL/T5019-94標準的規定。
2﹑形式：洞口式閘門
3﹑結構：設備主要由手電兩用啟閉機﹑螺桿﹑門框﹑門體﹑止水橡膠﹑吊耳及銷軸等部件組成。密封性能良好，久用磨損后可通過螺旋來更換密封裝置保持正常工作。具有結構合理﹑密封性好﹑安裝﹑調試﹑使用﹑維護方便﹑性能可靠等特點。閘門的門板﹑門框系采用不銹鋼，適用于污水腐蝕環境。
4﹑工作場所：室外
5﹑安裝形式：洞口式
三、安裝及調試
1﹑設備到現場后應對照送貨單單獨檢驗閘門是否完整，有無損壞。
2﹑檢查閘門安裝位置及土建尺寸是否與圖紙相符。
3﹑安裝時必須分四部分安裝
4﹑首先門框的安裝：安裝前，先與預埋鋼板焊接固定，此時門框兩側須平行且應與底框及上部框架垂直，門框安裝好后進行二次澆注，二次澆注一定要封實，不能有滲水現象，待混凝土養護后方可使用。門框安裝時應保證導軌面在鉛垂線上，其傾斜度不大于1//1000。保證其平面度及對角線誤差不超過標準規定。
?門框安裝好后，同時清除門框中雜物，以免影響門葉的安裝。特別是密封面上不得有其它雜物。
?門體安裝應注意對角線誤差。
?然后安裝啟閉機機座，安裝時注意平面度。
?安裝時應檢測閘板與閘門框之間的密封圈間隙，閘門最大正向工作水頭時，密封泄露小于1.25L/min
5﹑啟閉機的安裝方法：啟閉機固定其位置時，先將啟閉機的螺桿孔中心與閘門軸心調整到一直線上，然后將絲桿插入閘門吊耳，再用穿銷連接，使兩者位于同一鉛垂線上，再將啟閉機上的鏈接鋼板與機座用螺栓或焊接來固定。
6﹑啟閉機的絲桿與閘門連接后，檢查各部位是否全部安裝到位，方可適用啟閉機，在一般情況下，啟動如不靈活，可微調連接板的位置，感覺輕松靈活后方可固定。
7﹑驅動裝置手電兩用，靈敏可靠，手動時，在操作手輪時首先調節手柄板到手動位置，然后旋轉手輪或直接作輸出軸轉動，從而實現閘門啟閉動作，此時電路切斷，不可進行電動操作；在電機驅動時，手輪不可旋轉，所有結合面的密封處沒有滲漏,并觀察其手動裝置及自動復位功能是否到位。
8﹑指示式開度計和雙向過力矩開關絕對可靠，開度指示儀的表盤刻度為百分比。其動作數值在實際使用中進行調整，閘門的啟閉度控制也應在調試時根據實際使用情況進行調整.9﹑手輪上標明開閉方向，手輪順時旋轉為關閉閘門，人工操作力不大于150N。
10﹑電動啟閉裝置的電機最大轉矩應大于額定轉矩的3倍，驅動電機的連續轉動時間不得低于15分鐘。
11﹑閘門結構形式便于維修檢查，能滿足室外安裝使用要求。
12﹑電動閘門就地控制設備能將閘門的位置信號傳送到PLC。
13﹑閘門啟閉速度應不大于0.5m/min。
14﹑閘門的全開﹑全閉位置信號﹑過載報警信號送至控制系統。閘門的控制有手動和自動兩種模式，由閘門控制箱面板上的模式轉換開關來選擇，模式轉換開關的狀態反饋給控制系統。
（1）手動模式：選擇開關設在機體上，操作人員可在現場手動﹑電動開關閘門。
?。?）自動模式：現場電控柜配置有向中心控制式傳輸狀態信號的接口和接受中控制室遙控的信號接口。
四、使用與維護
1﹑在通常情況下，各種閘門與本廠生產的各種啟閉機配套使用。啟閉機及電動頭使用維護詳見閥門電動裝置說明書。
2﹑使用手動閘門時啟閉機用力要均勻，不要在起升或關閉時用力過猛，以免損傷定位裝置。
3﹑手動時不可進行電動操作，電機驅動時手輪不可旋轉，所有結合面的密封處無滲漏。4﹑由電動變為手動時，即用人工切換手柄向手動方向推動，當推動到一定位置時中間離合器脫離渦輪與手動軸爪呲合成為手動狀態;手動變為電動時為自動切換。要求在半啟閉狀態下工作，可由操作人員根據經驗選擇電動或手動。
5﹑要求對啟閉機齒輪﹑軸承﹑絲桿等部件每季度加注潤滑油一次。
